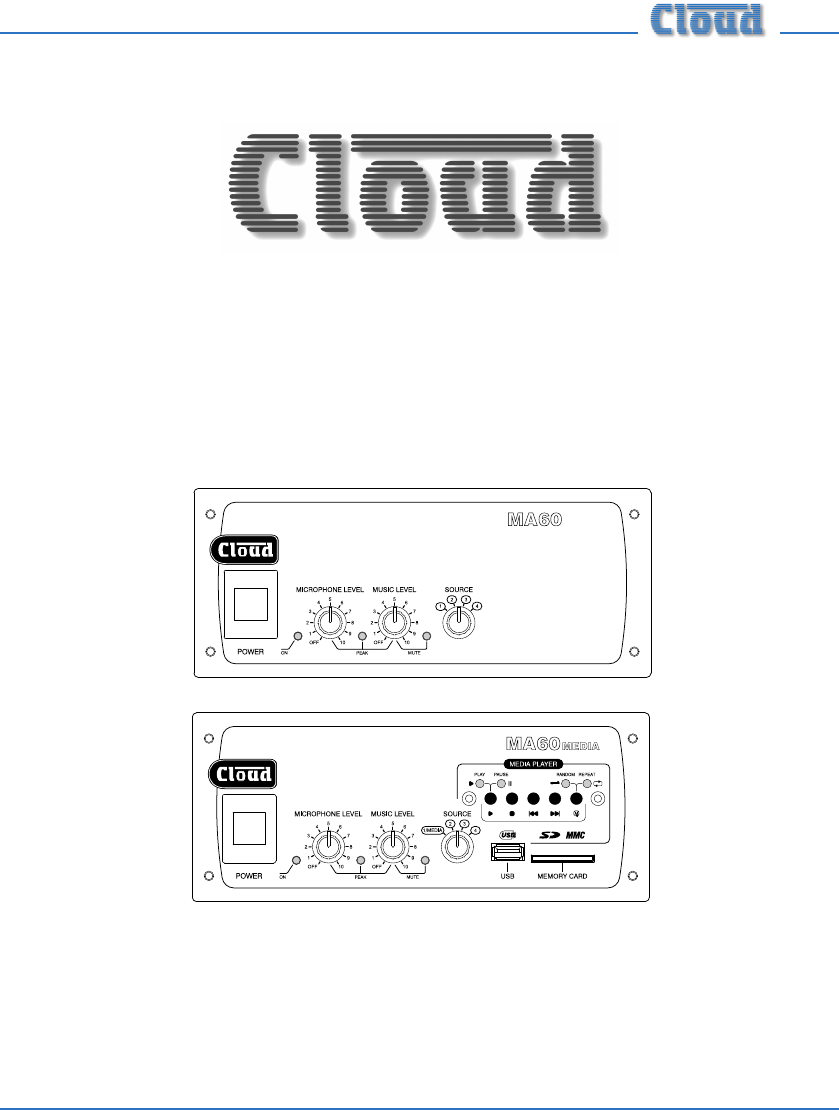

MA60 & MA60media Manual de uso e Instalación v1.01MEZCLADORES/AMPLIFICADORES MA60 Y MA60mediaMANUAL DE USO E INSTALACIÓNI0I0

MA60 & MA60media Manual de uso e Instalación v1.010Contenido de la cajaAntes de abrir la caja, asegúrese de que no está dañada. Si lo estuviera, p

MA60 & MA60media Manual de uso e Instalación v1.011Descripción del panel frontalI0I01 2 3 4 6 7 810 11 12 13 1415 16 17 18951. Interruptor de ali

MA60 & MA60media Manual de uso e Instalación v1.012Descripción del panel traser1320 4915367 1415 16 817181011 12 1921. LINE 1 a LINE 4: entradas

MA60 & MA60media Manual de uso e Instalación v1.01313. PRE OUT: salida de nivel de línea balanceada para la conexión de amplicadores extern

MA60 & MA60media Manual de uso e Instalación v1.014InstalaciónMecánicaLos mezcladores/amplicadores MA60 y MA60MEDIA pueden montarse en un rack pa

MA60 & MA60media Manual de uso e Instalación v1.015Montaje en rack de dos unidadesEl montaje de dos MA60/MA60MEDIA se realiza en paralelo usando e

MA60 & MA60media Manual de uso e Instalación v1.016VentilaciónLa refrigeración de los mezcladores/amplicadores MA60 y MA60MEDIA se realiza por co

MA60 & MA60media Manual de uso e Instalación v1.017dependiendo de cómo esté ajustado el conmutador MEDIA/L1 del panel trasero 20. Las fuentes tam

MA60 & MA60media Manual de uso e Instalación v1.018Prioridad musicalSe puede hacer que una fuente de sonido tenga automáticamente prioridad sobre

MA60 & MA60media Manual de uso e Instalación v1.019Una alimentación phantom de 15 V está disponible en la entrada de micrófono y se activa situand

MA60 & MA60media Manual de uso e Instalación v1.02ADVERTENCIA:Para evitar incendios o descargas eléctricas, no exponga la unidad a la lluvia o la

MA60 & MA60media Manual de uso e Instalación v1.020Tanto en el modo AVO como SW, la señal de audio se restaurará al nalizar el aviso. A diferenci

MA60 & MA60media Manual de uso e Instalación v1.021para que la impedancia de carga total no sea inferior a 4 Ω.El conector de rosca de 2 clavijas

MA60 & MA60media Manual de uso e Instalación v1.022FRONT PANELMEDIAPLAYER PCBFRONT PANEL CONTROLS PCBMAINSTRANSFORMERCXL-60T OUTPUT TRANSFORMERMAI

MA60 & MA60media Manual de uso e Instalación v1.0231432Pri. Sec.To 100/70/50 V-line speaker system70 V50 VCOMWhiteBlackRedBrownBlackCXL-60T

MA60 & MA60media Manual de uso e Instalación v1.024Una aplicación habitual para esta salida es proporcionar música en espera a sistemas telefónico

MA60 & MA60media Manual de uso e Instalación v1.025Sin embargo, si se utiliza como fuente de música en espera con un sistema telefónico, suele ser

MA60 & MA60media Manual de uso e Instalación v1.026Entrada de silenciamiento musicalEn determinadas instalaciones (como bares o tiendas de centros

MA60 & MA60media Manual de uso e Instalación v1.027Entrada Ext StandbyEl modo standby del MA60/MA60MEDIA puede activarse y desactivarse de forma r

MA60 & MA60media Manual de uso e Instalación v1.028Reproductor multimedia digital del MA60MEDIANOTA: esta sección del manual se aplica únicamente

MA60 & MA60media Manual de uso e Instalación v1.029Operaciones básicasLos controles de reproducción del panel frontal funcionan del mismo modo que

MA60 & MA60media Manual de uso e Instalación v1.039. No anule el sistema de seguridad del enchufe polarizado o con toma de tierra. Un enchufe pol

MA60 & MA60media Manual de uso e Instalación v1.030Modo de repeticiónSi se activa el modo de repetición durante la reproducción de una pista, dich

MA60 & MA60media Manual de uso e Instalación v1.031ApéndiceInstalación de tarjetas de ecualización de altavocesEl MA60 y el MA60MEDIA son compatib

MA60 & MA60media Manual de uso e Instalación v1.032Diagrama de conexión de la PCBEl MA60 y el MA60MEDIA incorporan dos PCB provistas de jumpers, l

MA60 & MA60media Manual de uso e Instalación v1.033J6J9J10J11J12A&BMA60 INPUT PCBVIEW FROM FRONTNOT TO SCALE - Only primary components shownON

MA60 & MA60media Manual de uso e Instalación v1.034Información generalAplicaciones multizonaSi las especicaciones del sistema de sonido requieren

MA60 & MA60media Manual de uso e Instalación v1.035MA60/MA60MEDIA en un rack de 19”, deberán disponer de suciente ventilación para evitar que las

MA60 & MA60media Manual de uso e Instalación v1.036Especicaciones técnicasEntradas de líneaRespuesta en frecuenciaSalida de baja impedancia: : +0

MA60 & MA60media Manual de uso e Instalación v1.037SalidasPotencia de salida 60 vatios @ 1 kHz, THD + ruido <0,07%, salida de baja impedancia5

Cloud Electronics Limited140 Staniforth RoadShefeld S9 3HFEnglandTel: +44 (0)114 244 7051Fax: +44 (0)114 242 5462email: [email protected]: www.clou

MA60 & MA60media Manual de uso e Instalación v1.04ÍndiceInformación Sobre Seguridad ...6Indicaciones de segurid

MA60 & MA60media Manual de uso e Instalación v1.05Apéndice ... 31Instalación de

MA60 & MA60media Manual de uso e Instalación v1.06Información Sobre SeguridadIndicaciones de seguridad relativas a la instalación• No exponga la

MA60 & MA60media Manual de uso e Instalación v1.07Consideraciones e información sobre seguridadLa unidad deberá estar conectada a masa. Asegúrese

MA60 & MA60media Manual de uso e Instalación v1.08Descripción generalEl MA60 y el MA60MEDIA de Cloud son mezcladores/amplicadores versátiles de t

MA60 & MA60media Manual de uso e Instalación v1.09sonido) y RSL4 (nivel de sonido y selección de fuente)• Salida de preamplicador balanceada ele
